XZ系列空氣斜槽

空氣輸送斜槽是一種廣泛應用于粉狀物料輸送的設備,主要用于水泥和生料的輸送?？諝廨斔托辈鄯譃殚]式輸送斜槽(簡稱斜槽)和開式斜槽兩種。斜槽是由頭部、標準節、非標準節、三通四通)、截料閥、尾部等部件連接組成并沿其輸送方向布置成一定斜度。槽子的上、下殼體中間夾有透氣層。輸送物料由高端喂入上殼體,輸送空氣由鼓風機吹入下殼體并經過透氣層分布在物料顆粒之間,使其形成流動狀態,沿斜度下滑達到輸送的目的。開式斜槽是透氣層和下槽體制成的槽子。開式斜槽一般用于水泥庫底。

該系列斜槽槽體寬度有200、250、315、400、500、630、800七種規格,超出本系列時應在訂貨時注明。斜槽透氣層采用厚度為6mm,整體紡織的合成纖維透氣層;斜槽總體布置傾斜角一般為4°~6°之間,也可以根據實際需要定,但**在訂貨時說明。

由于在水泥工業設計中,對斜槽輸送布置各不相同,因此我們設計了各種零部件,選用時根據實際要求選擇相應部件,并繪制總體布置圖。

本空氣斜槽規定代號為X乙。X為斜槽;乙為織物透氣層,產品規格以槽寬表示。

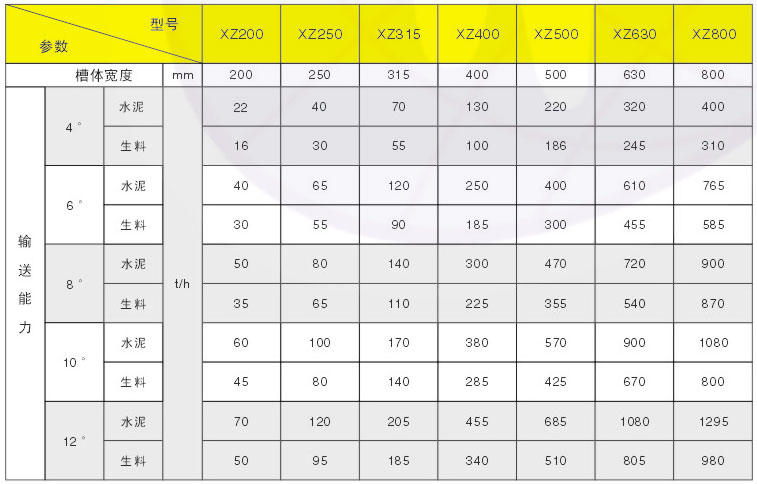

斜槽的輸送能力如表所示
